小小DIY之小小Cone型化氮 Part I + Part II - 完結篇

#1 已離線   QQ

  • 夢幻魚友
  • 瀏覽相簿
  • 群組: 總版主
  • 文章數: 6915
  • 註冊日期: 29-January 09

  發表於 21 July 2009 - 08:09 PM

Cone (圓錐) 形化氮在兩三年前己開始在高級品牌出現, 現時相繼有KZ, ATB, BP, ATI, WM, 最近熱門Vertex Alpha 及即將面市嘅Octopus…等,
文章圖片

據官方資料Cone 形有助提升導泡能力, 從而使化氮增加其效能, 換言之以同一效能計, 它體積相對地可以減少。
之前能做過一些傳统形的化氮, 但自從Cone形化氮出現後, 心思思想試整一個玩玩, 但限於它獨特的外形有別於傳统圓通形的化氮主體, 在揾合適材料方面遇到好大困難….. 好彩皇天不負有心人, 終於可以解決到 :女恭喜:

<< 制作 >>

因今次制作過程較複雜, 所以會分部份作介紹:

水泵改裝

因暫時打算會用於新的frag缸中, 所以選用了一個較小功率的水泵作改裝。

如果有用Sure flow - Maxi-jet 造流泵的,相信對MP1200泵都吾會默生
文章圖片

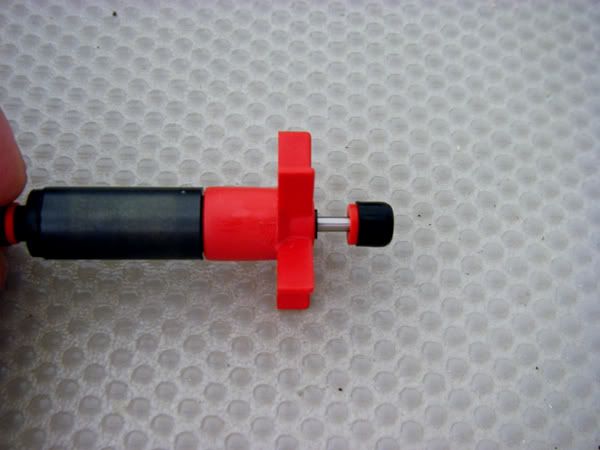

原裝車葉為鮮艶紅色的軟膠
文章圖片

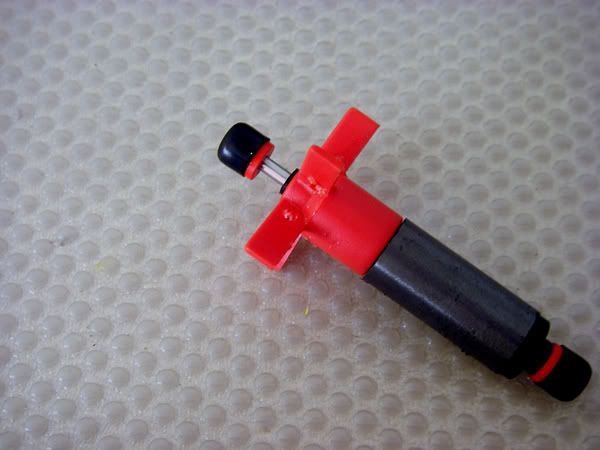

軸蕊外貌
文章圖片

為加強造泡效能, 會改為網刷 (圖為類似ATI的纖維網)
文章圖片

為方便固定纖維網, 所以要將車葉加工削走部份以方便藏入
文章圖片

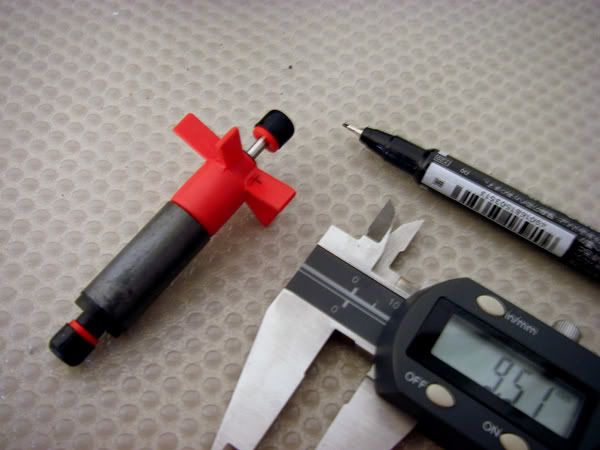

做法是將每片車業中間部份偷空, 為方便工作, 先在每片車葉近軸心位置鑽一合適大小的窿
文章圖片

用刀切走中間部份…千萬小心, 把刀好利
文章圖片

完成後照,偷空中間部份有兩個用意: 方便藏入纖維網及希望正減低車葉的撥水效同時希望能增加網刷削泡時間
文章圖片

將第一層網藏於中間槽內及同時將底下的葉片部份穿入網眼之間以增強穩固性
文章圖片

以同樣方法時第二層網裝上,因MP1200的泵頭不是太大,所以只能用上兩層網, 為進一步固定纖維網, 可用混合膠作黏合
文章圖片

利用了其原裝吸氣咀, 在中間套入實心PVC棍再鑽窿及做countersink之後便成
文章圖片

樽身制作

因為Cone形亞加力係冇現成, 而市面上的Cone形化氣全都係用注塑形成 (所以咁貴, 因套塑膠模都吾平…) ,所以在選材方面都用了個幾月, 當中考慮過用枱燈燈罩、膠水樽 …. 等。但好難揾到一個合尺寸及比例的,最後唯有用最麻煩的成形方法去做;而成形方法又考慮咗兩種 : 一種係吹軟塊膠片拉成圓錐形 (如做化氮條頸一樣), 但如做樽身, 要做到拉8-12”深又非常非常困難 (可能係我技術差… :叩:. ) ;而另一方法係用膠片屈摺而成, 好處係較易做,但係做吾到無缝。

用屈摺方法先要選一合適的模…好彩最終比我揾到一個花樽 (我有諗過偷懶將花樽走個底而做樽身… :男恭喜: )
文章圖片

今次吾用甚麽Autocad, Pro E…等, 純用土砲方法用紙套個外形
文章圖片

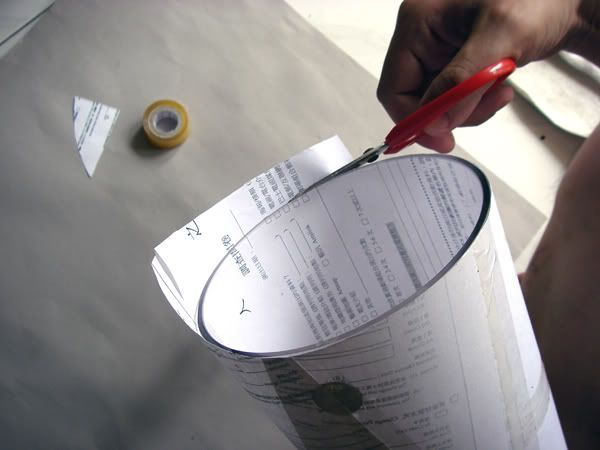

盡量修剪成接近外形,但記得留小小子口 ( 因膠料有厚度 )
文章圖片

紙樣外形
文章圖片

今次選用了一種較少人用的1.1mm PVC 透明膠片 ( 近似AB鈣反/NO3 reactor樽身的物料, 但較硬身 ) ;之前試過用2mm亞加力片屈,但好難成形、回彈力頗大及效果吾理想,所以最終放棄了
文章圖片

將紙樣放在膠片上畫出外形, 兩長邊因要作黏合, 為了有好效果, 所以最好用直尺及勾刀出直邊
文章圖片

用熱風槍 (~160-180 0C) 慢慢加熱膠片令它軟化成形
文章圖片

大至成形後
文章圖片

修平接口位後用闊橡筋固定位置
文章圖片

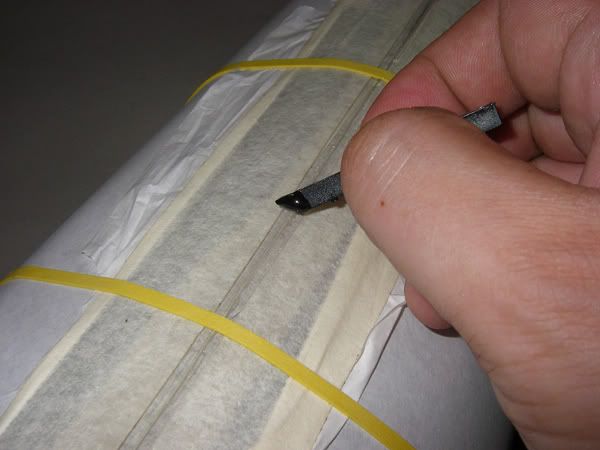

在接口位搽上混合膠 ( 如想膠水位較窄身及美觀啲, 可先在兩旁黏上縐紋膠紙 )
文章圖片

DIY化氮其中難攪係揾到一個樽身與收集杯連接嘅快拆, 通常會用急輪, 今次揀了白喉用嘅, 貪佢噤簿身
文章圖片

啱高度後可過粗沙紙 (較易可以做到平面)
文章圖片

再用混合膠黏合
文章圖片

化氮底部為可拆式
文章圖片

將樽身用混合膠黏上
文章圖片

出水位用了1”白喉, 在樽身出水位加上補強片
文章圖片

用一塊白亞加力做成支撑架
文章圖片

簡單嘅滅聲器
文章圖片

簡單調較水位
文章圖片

樽身初步完成
文章圖片

導泡器

最多功夫及最怕整的部份, 先在圓片上先設計好分佈及後用分度規及圓規劃上鑽窿的位置
文章圖片

跟著耐心慢慢地小心鑽窿及在間導泡孔鑽countersink
文章圖片

終於攪掂
文章圖片

在底面分別放上導管,擺啱位置用化膠水(哥羅芳) 固定便可
文章圖片

裝上水泵後
文章圖片

收集杯制作

收集杯用料 ( 80 & 150mm圓通 )
文章圖片

好簡單用化膠水黏上便OK
文章圖片

將各部件組裝後…似乎都幾似樣, 不過未知效果得吾得
文章圖片

文章圖片

測試篇

因現時底缸放吾落, 所以一小缸從珊瑚缸底缸抽水, 放入化氮作測試;而又因缸水己经一個比較大嘅化氮過濾後比較乾淨, 所以作每次測試都從收集杯加入2ml 廿四味
附加圖片: monthly_07_2009/post-3-1248597344.jpg

先嚟細泵, 泡量不算太豐富, 但氣泡卻非常幼細
附加圖片: monthly_07_2009/post-3-1248596718.jpg

導泡片上充滿氣泡
附加圖片: monthly_07_2009/post-3-1248596728.jpg

樽頸內氣泡面平靜, 成泡理想....但相信因泵較小, 需隔一段時間先可以打上收集杯
附加圖片: monthly_07_2009/post-3-1248596737.jpg

因為會換上較大嘅AB2000/I & Eheim 針擦泵作測試, 所以制作了一較大導泡器
附加圖片: monthly_07_2009/post-3-1248596748.jpg

装上後
附加圖片: monthly_07_2009/post-3-1248596758.jpg

針擦泵置於化氮外
附加圖片: monthly_07_2009/post-3-1248596766.jpg

先装上Aquabee 2000/I 作測試, 出水為全開
附加圖片: monthly_07_2009/post-3-1248596774.jpg

泡量明顯增加, 氣泡豐富及順地向上浮升
附加圖片: monthly_07_2009/post-3-1248596783.jpg

樽頸內氣泡明顯變大及顏色上好大分別
附加圖片: monthly_07_2009/post-3-1248596791.jpg

收集抔內見到氣泡為半乾濕, 排泡穩定
附加圖片: monthly_07_2009/post-3-1248596800.jpg

為準確比較氣泡大小, 所以用上dot gauge放在旁邊以量度, 以眼睇平均為0.3-0.5mm之間大小
附加圖片: monthly_07_2009/post-3-1248596809.jpg

測試短片


換上eheim 針擦泵, 氣泡量更多, 以致有微量氣泡由出水排出,出水為全開
附加圖片: monthly_07_2009/post-3-1248596817.jpg

樽頸氣泡變大及穩定上升
附加圖片: monthly_07_2009/post-3-1248596825.jpg

污物穩定地排出
附加圖片: monthly_07_2009/post-3-1248596832.jpg

排出污物比Aquabee 乾身
附加圖片: monthly_07_2009/post-3-1248596942.jpg

以眼睇平均為0.2-0.3mm之間大小, 比aquabee 幼少許
附加圖片: monthly_07_2009/post-3-1248596843.jpg

測試短片


後感

三泵比試下當然以maxi-jet最弱 ( 但可用於細缸則啱我 :叩: ), 而以現在樽size 19"高, 則aquabee 較適合, 估計可合用於36-40"缸, 而eheim 泵則似乎over咗, 如將樽身按比例加高~2"則較合適。 對於這Cone型化氮效能尚算滿意, 覺得氣泡流向收集抔較全统的設計流暢及收集抔內氣泡成形穩定,整體效果總算可以過關 :叩:

吾怕有小小難, 整個試吓啦 :叩:

Happy DIY

QQ
July 26, 09
